MP H

L’ascenseur fiable qui optimise le mieux l’espace

C’est la solution idéale en bâtiments à hauteur réduite et un trafic moyen-faible. Son adaptabilité met pleinement à profit l’espace disponible, en permettant des cabines spacieuses dans des gaines aux dimensions réduites.

MP H: Caractéristiques techniques

TYPE D’ASCENSEUR

Hydraulique

À SOULIGNER

Adaptabilité et fiabilité

CAPACITÉ

2 – 86 Personnes

VITESSE

0.5 – 0.63 m/s

Nbre. D’ARRÊTS

6 maximum

OPTIMISATION DE L’ESPACE

Cabines spacieuses dans les espaces réduits

Polyvalent et adaptable, aussi bien pour les nouvelles constructions que pour des modernisations ou des bâtiments non équipés. Excellent rendement dans la gaine et respectueux avec l’environnement (groupe distributeur pro-eco).

RECOMMANDÉ POUR DES BÂTIMENTS À USAGE

Résidentiel

Hôtel

Bureaux

Centre commercial

Transport et bâtiments publics

Hôpital

Désormais avec armoire MP ecoGO

La polyvalence de notre ascenseur hydraulique, maintenant avec toute la puissance de l’armoire MP ecoGO : ouverture anticipée des portes, synthétiseur vocal, téléphone GSM intégré, essais guidés, … Dans un premier temps, pour le groupe distributeur MP sava3, avec option de cuvette réduite et distance minimale entre étages de 800 mm.

Tranquillité des utilisateurs

Secours automatique de série pour la tranquillité de l’utilisateur. Ascenseur connecté qui permet à l’équipe de communiquer, en fournissant des informations en temps réel concernant son utilisation et son état. Cela donne une nouvelle dimension à la maintenance préventive et ouvre la porte à une nouvelle génération de services.

Faible impact environnemental tout au long de son cycle de vie

C’est l’ascenseur avec le moindre impact sur l'environnment pour des usages allant jusqu’à 150 trajets/jour. Équivalent, selon la VDI, à un immeuble résidentiel de 20 appartements.

Haute adaptabilité et installation facile

La solution parfaite pour s’adapter aux gaines non standard avec un trafic moyen-faible. Installable en cuvettes, hauteurs à l’arrivée et gaines aux dimensions très réduites, en permettant plus de passagers dans le même espace. Elle permet jusqu’à une triple entrée. L’ascenseur avec l’installation la plus simple.

Esthétique. Large gamme de finitions

Large gamme de finitions de cabine. Solution parfaite pour des ascenseurs panoramiques avec une seule paroi de fixation.

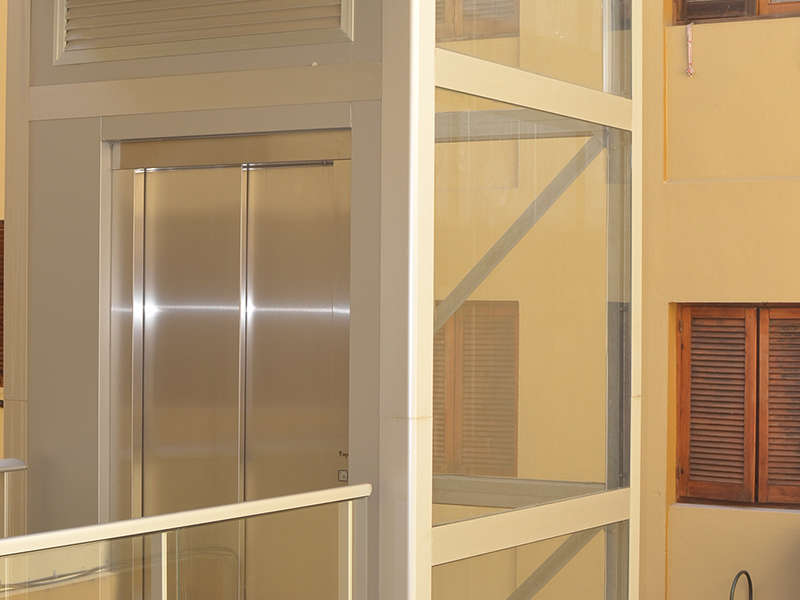

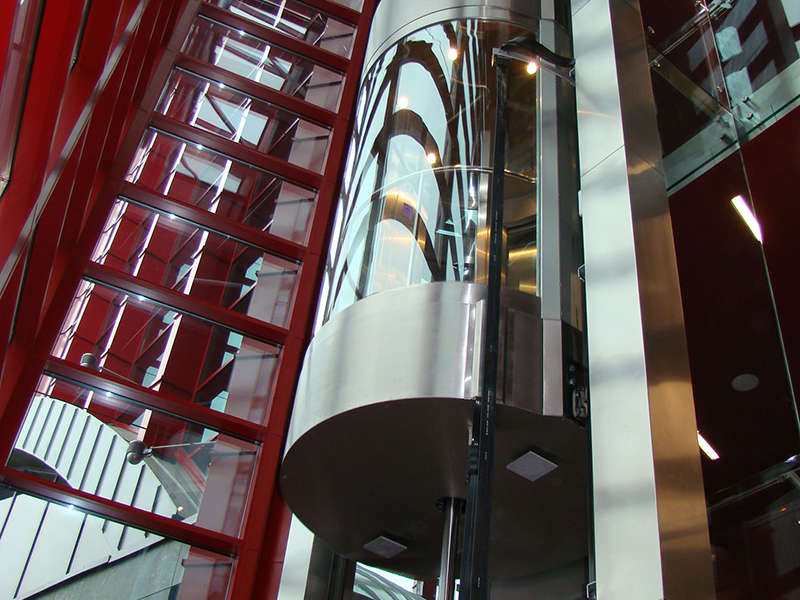

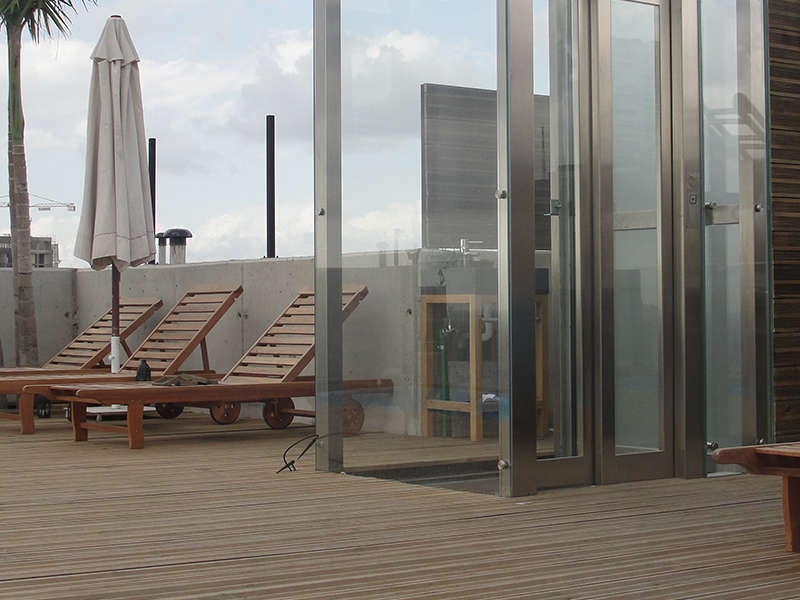

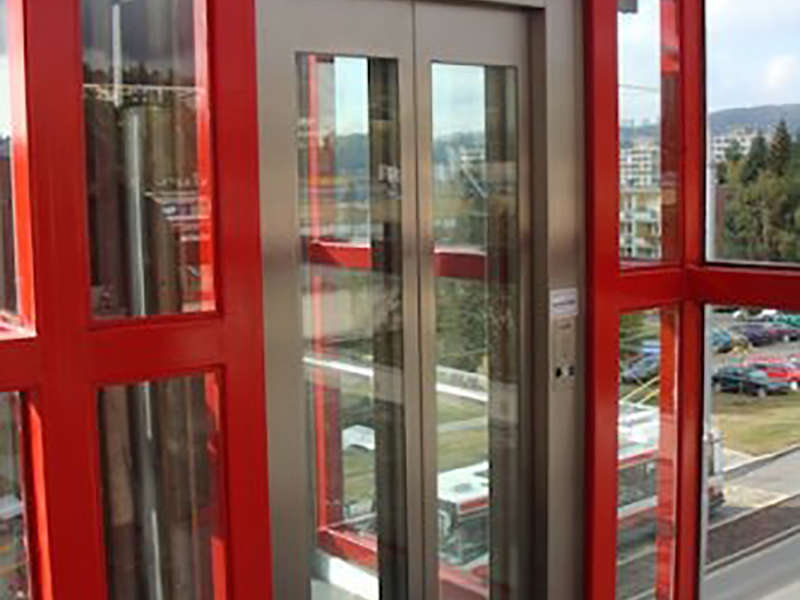

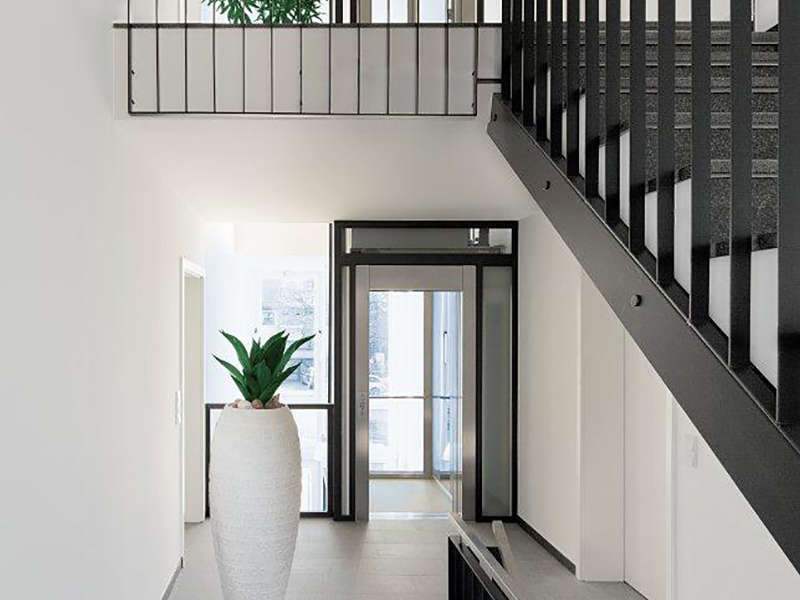

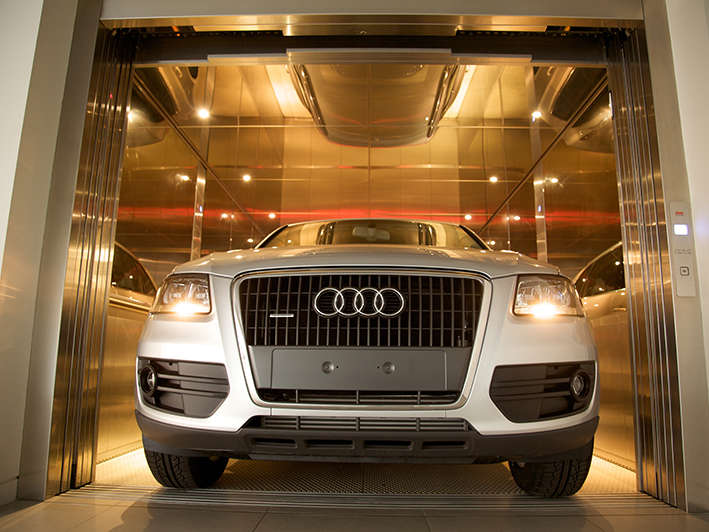

MP H en images

Voici la documentation technique dont vous avez besoin

PLANS ET DIMENSIONS

EN 81-20/50

EN 81-1/2

CONSULTEZ NOTRE CATALOGUECONSULTEZ NOTRE DOCUMENTATION DE PRODUITAVEZ-VOUS BESOIN DE LA FICHE TECHNIQUE ?

PLANS ET DIMENSIONS

EN 81-20/50 EN 81-1/2

CONSULTEZ NOTRE CATALOGUECONSULTEZ NOTRE DOCUMENTATION DE PRODUITAVEZ-VOUS BESOIN DE LA FICHE TECHNIQUE ?

Vous avez des doutes quant à nos documents?

RÉGLEMENTATION DE PRODUIT

EN 81-70

Accessibilité pour toutes les personnes.

EN 81-71

Ascenseurs résistants aux actes de vandalisme.

EN 81-73

Fonctionnement des ascenseurs en cas d’incendie.

POUR D’AUTRES NORMES, CONSULTEZ-NOUS

Nos services rendent votre vie plus facile

Une partie de notre travail est faire en sorte que le vôtre soit plus facile. C’est pourquoi nous avons développé une série de services conçus pour économiser du temps et des ressources. Découvrez-les. Nous sommes à votre service.

D’AUTRES SERVICES MP

ACCÉDER À MyMP

Nous vous offrons des outils qui vous rendent autonomes et vous permettent d’apporter un meilleur service à votre client, en vous aidant dans les différentes tâches et phases de vos projets.

Outil de prise de commande pour ascenseur complet. Prise de commande facile et intelligente.

Concevez, personnalisez et visualisez en 3D votre cabine.

Outils de Plans

Outil de recherche de plans

Analyse et calcul de trafic vertical

Calculs de consommations et d’efficacité énergétique selon VDI

AUTRES OUTILS NUMÉRIQUES MP

Nous sommes là pour vous aider !
Écrivez-nous ou appelez-nous au 902 197 277

Nous sommes votre coup de maître, votre choix intelligent.
Vous voulez savoir pourquoi ?

		Capacité		Vitesse (m/s)	Dimensions de cabine (mm) Hauteur 2100 mm		Cage (mm)				Plan
		Personnes	Charge (kg)	Vitesse (m/s)	Largeur	Profondeur	Largeur	Profondeur	Cuvette	Hauteur sous dalle	DWG	PDF

		SANS SALLE DES MACHINES
	passagers	4	320	0,63	800	1100	1270	1350	1050	3350
		5	375	0,63	950	1050	1370	1300	1050	3350
		6	480	0,63	1000	1250	1420	1500	1050	3350
		8	630	0,63	1100	1400	1520	1650	1050	3350
		10	800	0,5	1200	1500	1620	1750	1050	3350
		13	1000	0,5	1100	2100	1600	2350	1300	3350
		AVEC SALLE DES MACHINES
		4	320	0,63	800	1100	1270	1350	1050	3350
		5	375	0,63	950	1050	1370	1300	1050	3350
		6	480	0,63	1000	1250	1420	1500	1050	3350
		8	630	0,63	1100	1400	1520	1650	1050	3350
monte_charges		10	800	0,5	1200	1500	1620	1750	1050	3350
		13	1000	0,5	1100	2100	1600	2350	1300	3350
		17	1275	0,5	1500	1800	2000	2150	1300	3800
		20	1500	0,5	1900	1750	2700	2150	1300	3800
		26	2000	0,5	2000	2100	2950	2500	1300	3800
		33	2500	0,5	2000	2500	3050	2950	1300	3800
		40	3000	0,5	2300	2500	3350	2900	1300	3800
		46	3500	0,5	2500	2600	3550	3000	1300	3800
		53	4000	0,5	2600	2800	3650	3200	1300	3800
		60	4500	0,5	2600	3100	3650	3500	1300	3800
		66	5000	0,5	2600	3400	3650	3800	1400	3800
		73	5500	0,4	2600	3700	3650	4100	1400	3800
		80	6000	0,4	2600	4000	3650	4400	1400	3800
		86	6500	0,4	2600	4300	3650	4700	1400	3800
	monte_lits	13	1000	0,5	1100	2100	1750	2400	1300	3800
		17	1275	0,5	1200	2300	1750	2600	1300	3800
		21	1600	0,5	1400	2400	2150	2700	1300	3800
		26	2000	0,5	1500	2700	2450	3050	1300	3800
		33	2500	0,5	1800	2700	2750	3050	1300	3800
	monte_voitures	40	3000	0,2	2300	4600	3500	5150	1300	3800
		46	3500	0,2	2300	5450	3500	6000	1300	3800
		53	4000	0,2	2500	5850	3750	6400	1300	3800
		60	4500	0,2	2700	6000	3950	6700	1400	3800
- Descripction technique (EN81-20/50)

		Capacité		Vitesse (m/s)	Dimensions de cabine (mm) Hauteur 2100 mm		Cage (mm)				Plan Mémoire
		Personnes	Charge	Vitesse (m/s)	Largeur	Profondeur	Largeur	Profondeur	Cuvette	Hauteur sous dalle	DWG	PDF

		SANS SALLE DES MACHINES
	passagers	4	320	0,63	900	1000	1350	1400	1050	3600
		6	480	0,63	1000	1250	1450	1550	1050	3600
		8	630	0,63	1100	1400	1550	1700	1050	3600
		10	800	0,5	1350	1400	1875	1700	1400	3600
		13	1000	0,5	1100	2100	1875	2400	1400	3600
		AVEC SALLE DES MACHINES
		4	320	0,63	900	1000	1350	1400	1050	3600
		6	480	0,63	1000	1250	1450	1550	1050	3600
		8	630	0,63	1100	1400	1550	1700	1050	3600
monte_charges		10	800	0,5	1350	1400	1800	1700	1400	3600
		13	1000	0,5	1100	2100	1550	2400	1400	3600
		17	1275	0,5	1700	1500	2500	1900	1400	3600
		20	1500	0,5	1900	1750	2700	2050	1400	3600
		21	1600	0,5	1700	2000	2500	2350	1400	3600
		26	2000	0,5	2000	2100	2900	2450	1400	3600
		33	2500	0,5	2000	2500	2900	2850	1400	3600
		40	3000	0,2	2300	2500	3100	3200	1400	3600
		46	3500	0,2	2500	2600	3300	3400	1400	3600
		53	4000	0,2	2600	2800	3400	3500	1400	3600
		60	4500	0,2	2600	3100	3400	3500	1400	3600
		66	5000	0,5	2600	3400	3400	3750	1400	3600
		73	5500	0,4	2600	3700	3500	4050	1400	3600
		80	6000	0,4	2600	4000	3500	4350	1400	3600
		86	6500	0,4	2600	4300	3500	4650	1400	3600
	monte_lits	13	1000	0,5	1100	2100	1700	2450	1400	3600
		16	1275	0,5	1200	2400	1800	2750	1400	3600
		21	1600	0,5	1400	2400	2400	2750	1400	3600
		26	2000	0,5	1500	2700	2450	3050	1400	3600
		33	2500	0,5	1800	2700	2750	3050	1400	3600
	monte_voitures	40	3000	0,2	2300	4600	3200	4900	1400	3600
		46	3500	0,2	2300	5450	3200	5750	1400	3600
		53	4000	0,2	2500	5850	3400	6200	1400	3600
		60	4500	0,2	2700	6000	3600	6300	1400	3600
- Descripction technique (EN81-1/2)

		Capacité		Vitesse (m/s)	Dimensions de cabine (mm) Hauteur 2100 mm		Cage (mm)				Plan
		Personnes	Charge (kg)	Vitesse (m/s)	Largeur	Profondeur	Largeur	Profondeur	Cuvette	Hauteur sous dalle	DWG	PDF

		SANS SALLE DES MACHINES
	passagers	4	320	0,63	800	1100	1270	1350	1050	3350
		5	375	0,63	950	1050	1370	1300	1050	3350
		6	480	0,63	1000	1250	1420	1500	1050	3350
		8	630	0,63	1100	1400	1520	1650	1050	3350
		10	800	0,5	1200	1500	1620	1750	1050	3350
		13	1000	0,5	1100	2100	1600	2350	1300	3350
		AVEC SALLE DES MACHINES
		4	320	0,63	800	1100	1270	1350	1050	3350
		5	375	0,63	950	1050	1370	1300	1050	3350
		6	480	0,63	1000	1250	1420	1500	1050	3350
		8	630	0,63	1100	1400	1520	1650	1050	3350
monte_charges		10	800	0,5	1200	1500	1620	1750	1050	3350
		13	1000	0,5	1100	2100	1600	2350	1300	3350
		17	1275	0,5	1500	1800	2000	2150	1300	3800
		20	1500	0,5	1900	1750	2700	2150	1300	3800
		26	2000	0,5	2000	2100	2950	2500	1300	3800
		33	2500	0,5	2000	2500	3050	2950	1300	3800
		40	3000	0,5	2300	2500	3350	2900	1300	3800
		46	3500	0,5	2500	2600	3550	3000	1300	3800
		53	4000	0,5	2600	2800	3650	3200	1300	3800
		60	4500	0,5	2600	3100	3650	3500	1300	3800
		66	5000	0,5	2600	3400	3650	3800	1400	3800
		73	5500	0,4	2600	3700	3650	4100	1400	3800
		80	6000	0,4	2600	4000	3650	4400	1400	3800
		86	6500	0,4	2600	4300	3650	4700	1400	3800
	monte_lits	13	1000	0,5	1100	2100	1750	2400	1300	3800
		17	1275	0,5	1200	2300	1750	2600	1300	3800
		21	1600	0,5	1400	2400	2150	2700	1300	3800
		26	2000	0,5	1500	2700	2450	3050	1300	3800
		33	2500	0,5	1800	2700	2750	3050	1300	3800
	monte_voitures	40	3000	0,2	2300	4600	3500	5150	1300	3800
		46	3500	0,2	2300	5450	3500	6000	1300	3800
		53	4000	0,2	2500	5850	3750	6400	1300	3800
		60	4500	0,2	2700	6000	3950	6700	1400	3800
- Descripction technique (EN81-20/50)

		Capacité		Vitesse (m/s)	Dimensions de cabine (mm) Hauteur 2100 mm		Cage (mm)				Plan Mémoire
		Personnes	Charge	Vitesse (m/s)	Largeur	Profondeur	Largeur	Profondeur	Cuvette	Hauteur sous dalle	DWG	PDF

		SANS SALLE DES MACHINES
	passagers	4	320	0,63	900	1000	1350	1400	1050	3600
		6	480	0,63	1000	1250	1450	1550	1050	3600
		8	630	0,63	1100	1400	1550	1700	1050	3600
		10	800	0,5	1350	1400	1875	1700	1400	3600
		13	1000	0,5	1100	2100	1875	2400	1400	3600
		AVEC SALLE DES MACHINES
		4	320	0,63	900	1000	1350	1400	1050	3600
		6	480	0,63	1000	1250	1450	1550	1050	3600
		8	630	0,63	1100	1400	1550	1700	1050	3600
monte_charges		10	800	0,5	1350	1400	1800	1700	1400	3600
		13	1000	0,5	1100	2100	1550	2400	1400	3600
		17	1275	0,5	1700	1500	2500	1900	1400	3600
		20	1500	0,5	1900	1750	2700	2050	1400	3600
		21	1600	0,5	1700	2000	2500	2350	1400	3600
		26	2000	0,5	2000	2100	2900	2450	1400	3600
		33	2500	0,5	2000	2500	2900	2850	1400	3600
		40	3000	0,2	2300	2500	3100	3200	1400	3600
		46	3500	0,2	2500	2600	3300	3400	1400	3600
		53	4000	0,2	2600	2800	3400	3500	1400	3600
		60	4500	0,2	2600	3100	3400	3500	1400	3600
		66	5000	0,5	2600	3400	3400	3750	1400	3600
		73	5500	0,4	2600	3700	3500	4050	1400	3600
		80	6000	0,4	2600	4000	3500	4350	1400	3600
		86	6500	0,4	2600	4300	3500	4650	1400	3600
	monte_lits	13	1000	0,5	1100	2100	1700	2450	1400	3600
		16	1275	0,5	1200	2400	1800	2750	1400	3600
		21	1600	0,5	1400	2400	2400	2750	1400	3600
		26	2000	0,5	1500	2700	2450	3050	1400	3600
		33	2500	0,5	1800	2700	2750	3050	1400	3600
	monte_voitures	40	3000	0,2	2300	4600	3200	4900	1400	3600
		46	3500	0,2	2300	5450	3200	5750	1400	3600
		53	4000	0,2	2500	5850	3400	6200	1400	3600
		60	4500	0,2	2700	6000	3600	6300	1400	3600
- Descripction technique (EN81-1/2)
